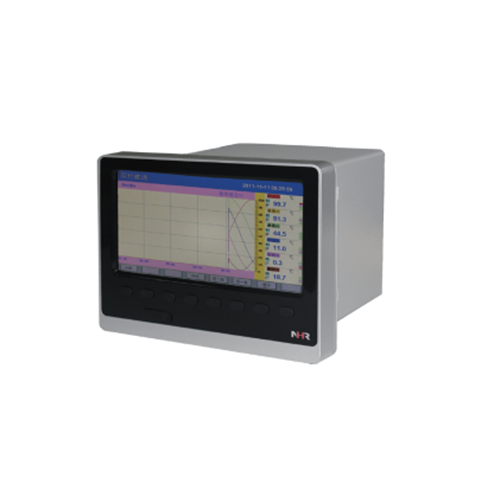

彩色数据采集无纸记录仪48路万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）。可带18路报警输出，12个变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使8700具有更高的性能价格比。
使用注意事项及安装
3．1使用注意事项
3．1．1、对使用本仪表的注意事项
●本仪表中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
●请不要将带电品靠近信号端子，可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作，仪表在使用前请通电热机30分钟
3．1．2、对使用外部存储媒体的注意事项
●存储媒体是精密产品，请小心使用。
●除插入和取出存储媒体外，运行时请关上操作盖。存储媒体和USB接口应减少与灰尘的接触以得到保护。
●使用U盘、SD卡请注意静电保护。
●推荐使用本公司产品。
●在高温（大约40℃以上）使用存储媒体时，请在保存数据时插入存储媒体，数据保存结束后取出放好，不要长期插在仪表上。
●打开/关闭电源前，请取出存储媒体。
●关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
3．2仪表安装
3．2．1安装场所
请安装在下述场所。
●安装盘
本仪表为盘装式。
●安装的地方
要安装在室内，且能避开风雨和太阳直射。
●通风良好的地方
为了防止本仪表内部温度上升，请安装在通风良好的地方。
●机械振动少的地方
请选择机械振动少的地方安装。
●水平的地方
测量输入 | |
输入信号 | 电流：0~20mA、0~10mA、4~20mA、0~10mA开方、4~20mA开方 |
电压：0~5V、1~5V、0~10V、±5V、0~5V开方、1~5V开方、0~20 mV、0~100mV、±20mV、±100mV | |
热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 | |
线性电阻：0~400Ω | |
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | |
输出 | |
输出信号 | 模拟输出：4~20mA（负载电阻≤380Ω）、0~20mA（负载电阻≤380Ω）、0~10mA（负载电阻≤760Ω）、1~5V（负载电阻≥250KΩ）、 0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥500KΩ） |
报警输出：继电器常开触点输出，触点容量1A/250VAC（阻性负载） （！注：当负载超过继电器触点容量时，请不要直接带负载） | |
馈电输出：DC24V±1，负载电流≤250mA | |
通讯输出：RS485/RS232通讯接口，波特率1200~57600bps可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米；EtherNet通讯接口，通讯速率为10M，（只适用于局域网） | |
综合参数 | |
测量精度 | 0.2%FS±1d |
采样周期 | 1秒 |
设定方式 | 面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存。 |
显示方式 | 7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。屏幕亮度可以自由调节 显示内容可由汉字，数字，过程曲线，棒图等组成，通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等 |
数据备份 | 支持U盘和SD卡进行数据备份与转存，最大容量为8GB，支持FAT、FAT32格式 |
存储容量 | 内部Flash存储器容量64M Byte |
记录间隔 | 1、2、4、6、15、30、60、120、240秒九档可供选择。 |
存储长度 | 24天（间隔1秒时）—5825天（间隔240秒时） 计算公式：记录时间（天）= （注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表通道数落在两档之间时，以大的数作为计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算） |
使用环境 | 环境温度：-10～50℃；相对湿度：10～90%RH（无结露）； 避免强腐蚀气体。（！注：若现场环境恶劣，定货时务必特殊说明） |
工作电源 | AC85～264V(开关电源)，频率范围：50～60HZ，功耗：20VA |
